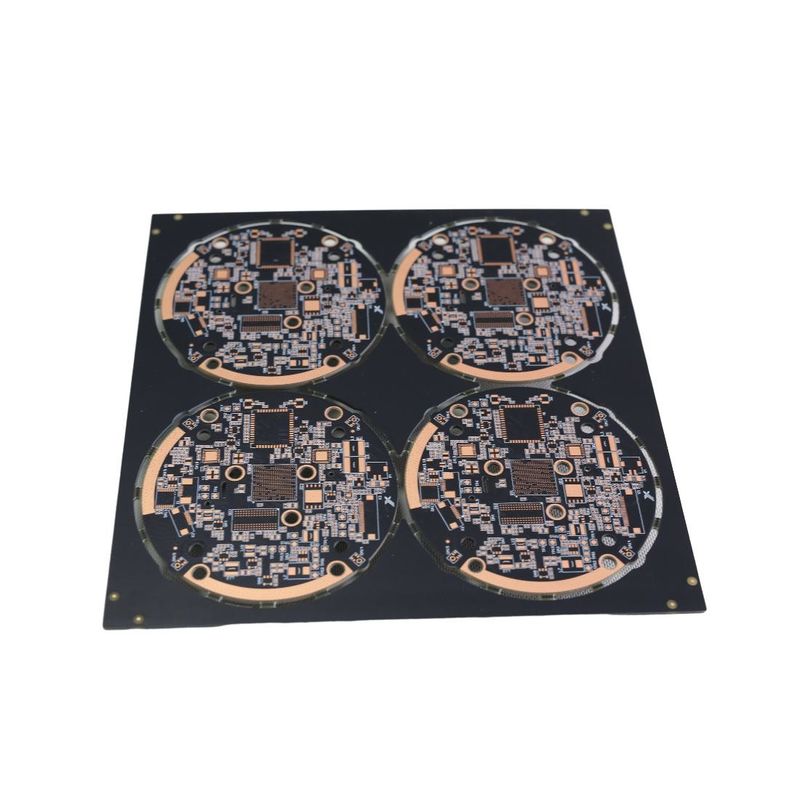

2オンス プリント回路板 PCB 高密度インターコネクト カスタム

高密度インターコネクト HDIボード 0.3mm BGAピッチと11のアスペクト比

製品説明:

HDIは,多くの近代的なデバイスで使用される消費電子機器やPCBボードの一種である.非常に小さなライン幅とスペース,高いインピーダンスの制御,正確な層の不整合によって区別される.,HDIPCBボードの設計は,優れた性能,小サイズ,高い信頼性によりますます人気を得ています.HDI技術で超小幅の線幅と0.04mmの間隔で製造され,同じ領域により多くのコンポーネントを組み込むことができます. また, ± 8%の優れたインピーダンスの制御を提供します.優れた信号の完整性と改善された信号伝送を可能にします層の不整列も ± 0 で厳格に制御されます.06さらに,16:1のバイアスアスペクト比により,非常に小さなサイズのバイアスを作成することが可能になります.現代のPCBボードにも不可欠ですHDI消費電子機器とHDIPCBボード設計のおかげで,製造者はより信頼性の高い小型でより効率的なデバイスを作成することができます.

特徴:

• 商品名:HDI
• レーザードリル 穴の大きさ: 0.07mm
• BGAピッチ: 0.3mm
• 機械式ドリルの穴の大きさ: 0.1mm
• 盲目の穴の側面比: 1:1
• ミニコア・コア厚さ: 005
• 高密度インターコネクト (HDI) 消費者電子機器と印刷回路板 (PCB) に適しています
• HDI PCBボード:様々な種類の穴と線を造ることができる

技術パラメータ:

応用:

Kingtech HDIプリント回路板は,様々なアプリケーションとシナリオで広く使用されています. 私たちのPCBは,GJB9001C,ISO13485,ISO9001,IS045001,IATF16949,UL,ISO14001,AS9100D,QC080000価格と支払い条件は,引換金で示されています. 配送のために真空包装も利用できます.2~7日間の配達期間と月500000平方メートルの生産能力を保証できますブラインドホール・アスペクト比は1:1で,インペデンス制御は±8%. さらに,最小の機械式ドリルホールのサイズは0.1mm,最小のレーザードリルホールのサイズは0.07mmです. 銅の厚さは1/3-8です.Kingtech HDI PCBボード メーカー 優れたサービスと競争力のある価格で優れた品質 HDI PCBボードを提供.

カスタマイズ:

キングテックは中国でHDI PCBボードの主要な供給業者です. 私たちのHDI印刷回路ボードは,消費者電子製品のために設計されています. 私たちのボードは,GJB9001C,ISO13485,ISO9001,IS045001IATF16949,UL,ISO14001,AS9100D,QC080000 規格について

• 最低注文数: 1pcs
• 価格: 料金表
• 梱包:真空包装
• 配達時間: 2- 7 日
• 支払条件: 料金表
• 供給能力:月500000平方メートル
• 盲目の穴の側面比: 1:1
• 銅 の 厚さ: 1/3-8
• 機械式ドリルの穴の大きさ: 0.1mm
• 最大ボードサイズ: 540*620
• ライン幅/スペース: 0.04mm/0.04mm

キングテックHDI印刷回路板は,消費者電子機器に広く使用されており,高い信頼性と優れた性能を持っています.私たちのHDI印刷回路板についてもっと知るために今日私たちに連絡してください.!
