工業制御 急速回転 印刷回路板 600mm*1200mm

プロダクト細部

支払及び船積みの言葉

最もよい価格を得なさい
今連絡してください
仕様
ハイライト:

スピードターン印刷回路板 600mm

,

工業用制御用印刷回路板

マックス 側面比:
8:1
板の厚さ:
0.2-4.0mm
銅の厚さ:
1/2oz-5oz
製品名:
プロトタイプPCBアセンブリ
穴の大きさ:
0.2mm
表面塗装:
HASL、ENIG、OSP、等。
線間隔を最小限にする:
0.075mm
材料:
FR4、アルミニウム、ロジャース、等。
マックス 側面比:
8:1
板の厚さ:
0.2-4.0mm
銅の厚さ:
1/2oz-5oz
製品名:
プロトタイプPCBアセンブリ
穴の大きさ:
0.2mm
表面塗装:
HASL、ENIG、OSP、等。
線間隔を最小限にする:
0.075mm
材料:
FR4、アルミニウム、ロジャース、等。
記述

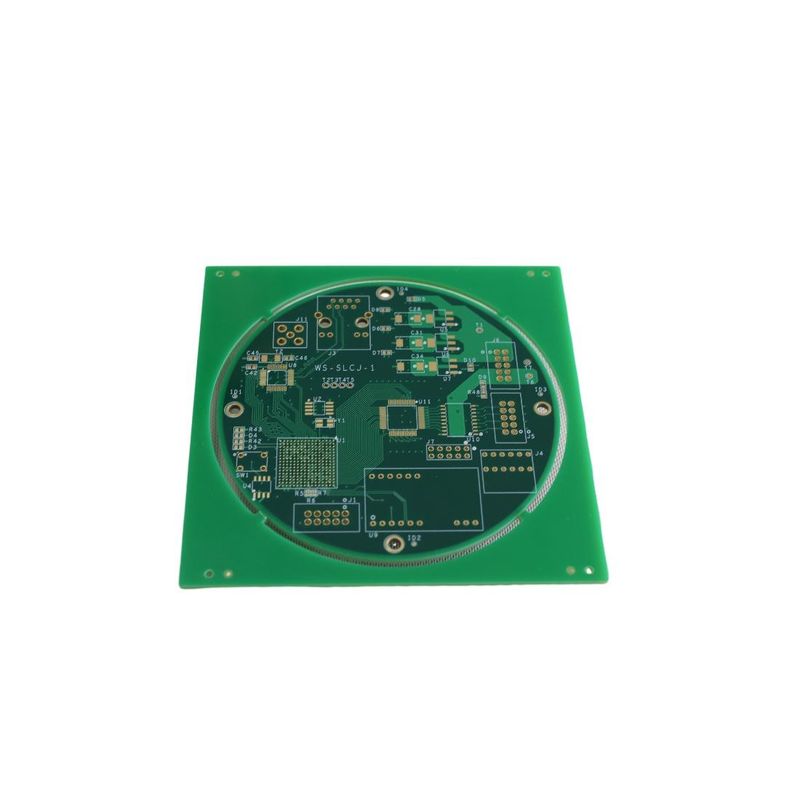

工業制御 急速回転 印刷回路板 600mm*1200mm

最大ボードサイズ600mm*1200mmの大規模ダブルサイドPCB組

製品説明:

プロトタイプPCBアセンブリは,産業制御アプリケーションのために特別に設計された双面PCBアセンブリです.最小穴の大きさは0.2mm,最小ライン幅は0.075mmで,性能も耐久性も優れています私たちのプロトタイプPCBアセンブリの優れた品質は 5ozの最大銅厚さと FR4,アルミ,ロジャースなどの様々な材料でさらに強化されています我々は,私たちのプロトタイプPCBアセンブリが非常に信頼性があり,最も要求的な産業制御アプリケーションを満たすことができる保証します私たちのプロトタイプPCBアセンブリは,あなたの産業制御システムの不可欠な部分になり,最高のパフォーマンスと耐久性を提供します.



特徴:

  • 製品名:PCB組成のプロトタイプ
  • 二面PCB組,電子回路板組,二面PCB組
  • マックス 視角比8:1
  • FR4 アルミ ロジャースなど
  • 最大ボードサイズ: 600mm*1200mm
  • 層数: 2-20


技術パラメータ:

資産 仕様
線間隔を最小限にする 0.075mm
線幅の最小限 0.075mm
銅の厚さ 1/2オンス-5オンス
マックス 銅の厚さ 5オンス
最大 パネルサイズ 600mm*1200mm
マックス 側面比 8:1
材料 FR4 アルミ ロジャースなど
板の厚さ 0.2-4.0mm
穴の大きさ 0.2mm
マックス 溶接マスク ダム 0.1mm
特別 な 特徴 双面PCB組立 成長ライトPCB組立 産業制御PCB組立


応用:

プロトタイプPCB組成は,幅広い産業用アプリケーションのための信頼性とコスト効率の良いソリューションです.双面PCB組立アプリケーション優れた性能とコスト削減により,最大層数20の単層または多層PCBに使用できます.最大板サイズは600mm*1200mmです.最大パネルサイズは600mm*1200mm板の厚さは0.2mmから4.0mmまであり,様々な用途に最適です. プロトタイプPCB組立は,あらゆる産業用アプリケーションに理想的です.優れた性能とコスト削減を提供.



カスタマイズ:

プロトタイプPCB組立:カスタマイズされたサービス

私たちのプロトタイプPCB組み立てサービスは,すべてのニーズにカスタム電子回路板を構築するための信頼性と効率的な方法を提供します.我々はFR4のような最高品質の材料を使用します,アルミ,ロジャース経験豊富な技術者が 板が最高水準に 準拠することを保証します最大8のアスペクト比を提供:1最小の線幅は0.075mm 最小の線間隔は0.075mm私たちのプロトタイプPCBアセンブリサービスは,双面PCBアセンブリを必要とする任意のプロジェクトのための完璧な選択です.



FAQ:

プロトタイプPCB組成
Q1: プロトタイプPCB組成とは?A1: プロトタイプPCB組み立ては,顧客にプロトタイプ印刷回路板 (PCB) の製造のための費用対効果の高い迅速なソリューションを提供するサービスです.
Q2: プロトタイプPCB組立サービスの利用の利点は何ですか?A2: プロトタイプPCB組立サービスの利用の利点は,品質管理の改善,市場への投入時間の短縮,コスト削減などです.
Q3: プロトタイプ PCB 組み立てにはどのような部品が使用されますか?A3:プロトタイプPCB組成は,通常,レジスタ,コンデンサ,トランジスタ,集積回路などの標準部品を使用します.
Q4: プロトタイプ PCB 組み立てにはどんな材料が使用されますか?A4:プロトタイプPCB組成は,銅,介電材料,溶接剤などの材料を使用します.
Q5: プロトタイプ PCB 組立の典型的なターンオーバー時間は?A5: プロトタイプPCB組成の典型的ターンオーバー時間は,プロジェクトの複雑さに応じて通常1〜2週間です.
