プロダクト細部
支払及び船積みの言葉
板の大きさ: |
169 * 190 mm |
銅の厚さ: |
0.5オンス-6オンス |
層: |
1-58layers |
リードタイム: |
11仕事日 |
OEM サービス: |
そうだ |
RoHSの承諾: |
そうだ |
Silksceen: |
ホワイト |
シルクスクリーン色: |
白色,黒色,黄色など |
スローダーマスク: |
緑色 |
溶接マスクの色: |
緑,青,赤,黒,白など |
溶接 耐性 色: |
緑 赤 黄色 黒 白 |
テスト: |
100%の電気テスト前の郵送物 |
テスト方法: |
探査機試験/E試験 |
治療法: |
ENIG |
保証: |
1年間無料 |
板の大きさ: |
169 * 190 mm |
銅の厚さ: |
0.5オンス-6オンス |
層: |
1-58layers |
リードタイム: |
11仕事日 |
OEM サービス: |
そうだ |
RoHSの承諾: |
そうだ |
Silksceen: |
ホワイト |
シルクスクリーン色: |
白色,黒色,黄色など |
スローダーマスク: |
緑色 |
溶接マスクの色: |
緑,青,赤,黒,白など |
溶接 耐性 色: |
緑 赤 黄色 黒 白 |
テスト: |
100%の電気テスト前の郵送物 |
テスト方法: |
探査機試験/E試験 |
治療法: |
ENIG |
保証: |
1年間無料 |

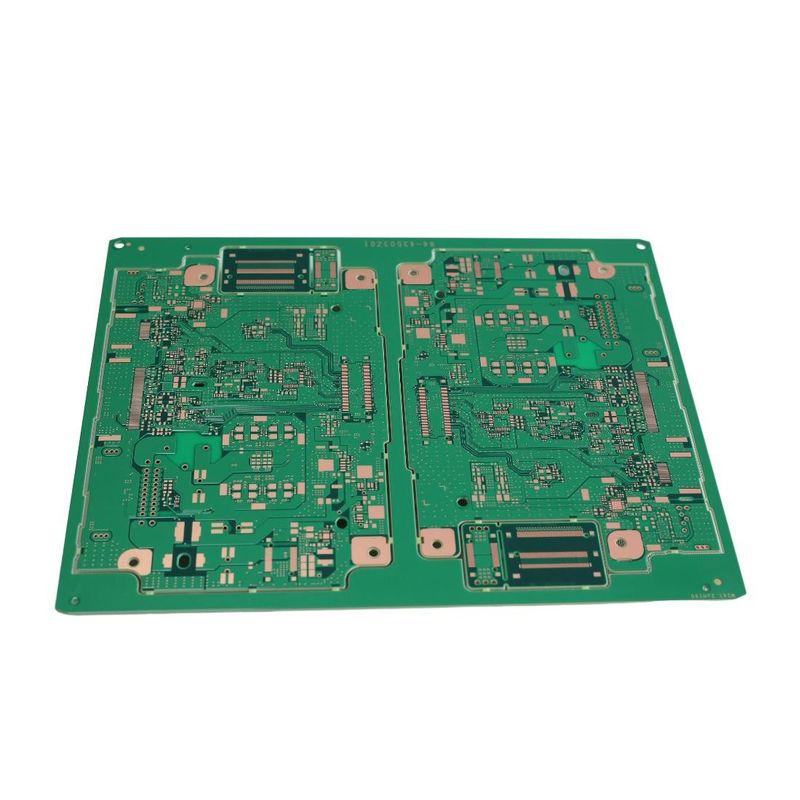

多層PCBの導入
パソコンPCB板 産業用制御板 多層PCB 多層PCB板
まず 多層PCB板の利点
多層パネルは小さく軽く,スマートフォンやコンピュータ,または多機能包装を必要とする他の製品に最適です.また,いくつかの特別な利点があります:
1多層PCBは製品がより多くの機能を持つようにします
2高組装密度は,製品が回路板の使用寿命を延長することを意味します.
3製品が複数の独立したPCBコネクタに使用する必要がない場合,構造はよりシンプルになります.
4Qの製造段階での厳格なテストプロセスは 高品質で効率的な製品を得ることを意味します
5多層PCBの電気性能は,単層PCBよりも速い.
6複数の層のPCBSは,固い構造や柔軟な構造に適しています.
現在 高級メモリ周波数は 一般的に3600MHzから始まり 安全性と電気安定性を確保するため 8層PCBは基本的には標準で 10層にも達します同じPCBのレイアウトで8層PCBと10層PCBの性能差は 日常の普通ユーザーには無視できますが プロのオーバークロッキングプレイヤーは高い周波数に達できるようにする.
第二に,多層PCB板の使用は
多くの産業や製品が,特に耐久性,機能性,軽さのために,多層PCBSを使用し,利益を得ることができます.以下は,これらのボードがしばしば使用されるいくつかの製品です:
パソコン,心臓モニター,火災警報器,GPSおよび衛星システム,産業用制御装置
