ブラインドホールアスペクト比 1 1 HDI 消費電子機器 層の誤差 / 0.06
製品説明:

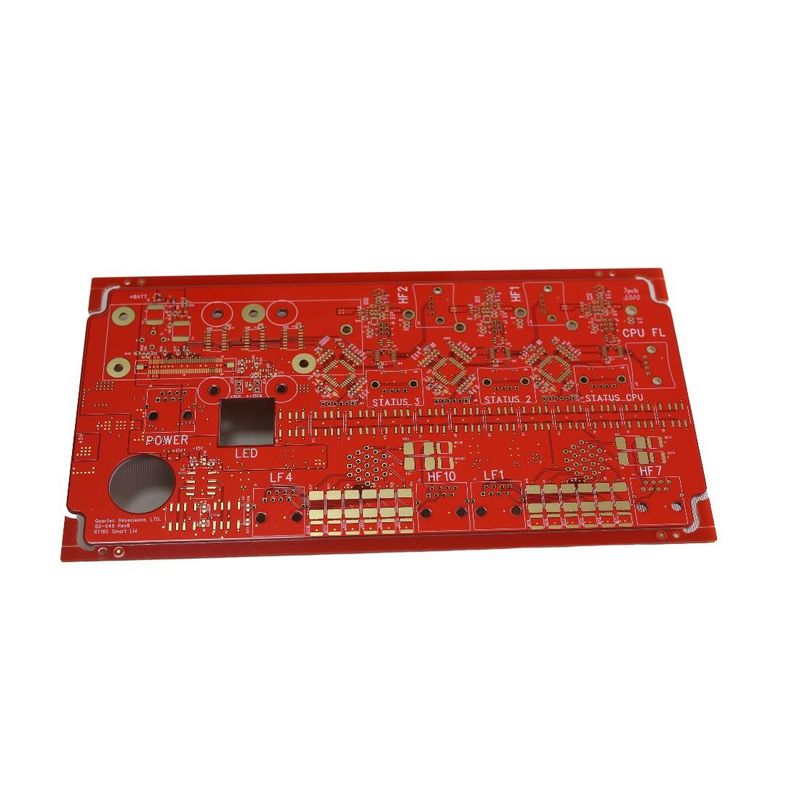

HDIPCBボード 高密度インターコネクト HDI消費者電子機器
消費電子機器における HDI テクノロジーの需要を 満たすために設計された革命的な製品です 先進的な機能と高品質な構築によりこのボードは,すべてのHDI消費電子機器の設計ニーズに最適なソリューションです.
製品概要
HDI PCBボードは,HDI消費電子機器で使用するために特別に設計された高密度インターコネクトボードである.複合的な回路ボードで,複数の層の銅,接続の密度が高く,機能が向上するこのボードは,様々なサイズと厚さで入手可能で,幅広い消費者電子機器に適しています.
銅の厚さ
HDI PCBボードの銅厚さは 1/3ozから 8ozまであり 信号の伝送に高い伝導性を備えています これはより速く効率的なデータ転送を可能にします電子機器の性能を向上させる.
バイアス・アスペクト比
HDI PCB板のビアス面比は16である.1バイアスの直径と板の厚さの比率を表す.この高い側面比率は,板により多くのバイアスを配置することを可能にします.接続の密度が高く機能が向上する.
ミニコア 厚さ
HDI PCBボードの最小コア厚さは0.05mmで,従来のPCBボードと比較してかなり薄い.これはより小さく,よりコンパクトな設計を可能にします.空間が限られた電子機器で使用するのに最適です.
層 の 誤り の 調整
HDIPCBボードは, +/- 0.06mmの誤差調整許容度があり,ボードの複数の層の正確な調整を保証します.層間の接続が正確で信頼できることを保証します電子機器の性能と信頼性が向上します.
阻力制御
HDI PCBボードのインピーダンスの制御は ± 8% で,電気信号が正しい周波数と電源レベルで送信されることを保証します.信号の整合性が向上し,データ損失や歪みの危険性が軽減される..
主要 な 特徴
- 高密度の相互接続のための革命的なHDI技術
- 多層の銅により機能が向上する
- 各種サイズと厚さで入手可能
- 効率的な信号伝達のために高銅厚さ
- バイアスの数を増やすため,高いアスペクト比
- コンパクトな設計のための薄いコア
- 信頼性の高い接続のための層の正確なアライナメント
- 信号の整合性を向上させるインペデンス制御
申請
HDI PCBボードは,スマートフォン,ラップトップ,タブレット,ウェアラブルなど,幅広い消費者電子機器に適しています.高性能の電子製品にとって理想的な選択です.
結論
HDI PCBボードは,常に進化する消費者電子機器市場の需要を満たすために,高品質の構造と先進的なHDI技術を組み合わせる最先端の製品です.高銅厚さなど高画質のコーポレーションと精密なアライナメントにより HDI 消費者電子機器の設計に必要なものとして 完璧な選択になります
特徴:
- 製品名:HDI PCBボード
- バイアス・アスペクト比: 16:1
- レーザードリル 穴の大きさ: 0.07mm
- 板の厚さ: 0.2-3.2mm
- ライン幅/スペース: 0.04mm/0.04mm
- 機械式ドリルの穴の大きさ: 0.1mm
- HDI 消費者電子機器
- HDI プリント回路板
- 高密度接続
応用:
応用とシナリオ
キングテックのHDI PCBボードは,高密度電子機器の相互接続のための先進技術ソリューションです.業界での長年の経験と 最先端の製造プロセスにより幅広い用途とシナリオに適した 高性能 HDI プリント回路板を提供しています私たちのHDIPCBボードが違いをもたらすことができるいくつかの主要な領域を探索しましょう.
- ミニチュア化:私たちのHDIPCBボードは,より小さく,よりコンパクトな電子機器の 需要を満たすために設計されています.PCBの大きさを大幅に減らすことができますスマートフォン,タブレット,ウェアラブルデバイスなどの小型化製品に最適です
- 高速トランスミッション:高速データ転送の必要性が 極めて重要になっています 私たちのHDIPCBボードは 高速通信をサポートするように設計されています迅速かつ信頼性の高いデータ転送を必要とするアプリケーションに最適化データセンターや通信などです
- 高周波信号:私たちのHDI PCBボードは 高周波信号を簡単に処理し 効率的で正確なデータ送信を保証するように設計されています高周波信号を必要とするアプリケーションに理想的な選択ですレーダーシステムや衛星通信などです
- 空間節約:私たちのHDIPCBボードのコンパクトなデザインは 小型化製品に適しているだけでなく 大きな電子機器でスペースを効率的に利用できますこれは,スペースが限られているアプリケーションに特に有益です自動車電子機器や医療機器など
- 電気接続:私たちのHDI PCBボードは 電子機器の異なる部品間の 信頼性と効率的な電気接続を提供しますこの高品質の接続は,装置のスムーズな動作と改善されたパフォーマンスを保証します.
- 高い信頼性電子機器の信頼性の重要性を理解しています 高性能PCBボードは 厳格な品質管理プロセスを経て 最高レベルの信頼性を確保します航空宇宙などの産業における重要な用途に適している自動車業界です
- 技術サポート:設計から生産まで 顧客に技術的なサポートをします私たちの専門家のチームは,私たちのHDIPCBボードが,あなたの特定の要件と仕様を満たすことを保証するために,導きと援助を提供するために常に利用可能です.
カスタマイズ:
HDI PCB板のカスタマイズされたサービス - Kingtech
キングテックは高品質のHDI PCBボードの主要なプロバイダーで,最新の技術と先進的なプロセスで設計および製造され,お客様の特定のニーズを満たしています.専門家のチームは 業界基準を超えて 卓越した成果をもたらす パーソナライズされたソリューションを提供することに専念しています.
製品属性
- ブランド名:キングテック
- 原産地:中国
- 認証:GJB9001C,ISO13485,ISO9001,IS045001,IATF16949,UL,ISO14001,AS9100D,QC080000
- 最低注文数: 1pcs
- 価格: 料金表
- 梱包:真空包装
- 配達時間: 2- 7 日
- 支払条件: 料金表
- 供給能力:月500000平方メートル
- ミニコア・コア厚さ: 005
- 板の厚さ: 0.2-3.2mm
- 最大ボードサイズ: 540*620
- ミニ 機械式ドリル 穴の大きさ:0.1mm
- 銅 の 厚さ: 1/3-8
パーソナライズ サービス
キングテックでは 顧客それぞれが 独自のニーズを持っていることを理解し そのニーズを満たすために パーソナライズされたサービスを提供することに コミットしています私たちのHDIPCBボードは,HDI消費者電子などの様々な産業に合わせることができます.私たちのカスタマイズされたサービスには,以下が含まれます:
- カスタマイズされたボードサイズと形
- 特殊材料と表面塗装
- カスタマイズされた銅の厚さと重さ
- 先進的な回路設計と配置
- 多層オプション
- 特殊な掘削と路線オプション
- 先進的な試験と検査サービス
- 柔軟な配達オプション
- 専門家による技術支援と相談
私たちのHDI PCBボードのカスタマイズされたサービスについてもっと知るために今日私達に連絡してください. そしてあなたのビジョンを現実にするためにあなたを助ける.
サポートとサービス
HDI PCBボードの技術サポートとサービス
HDI PCB Boardでは 顧客に 最高級の技術サポートとサービスを提供しています私たちの専門家のチームは,私たちの製品が最高水準の品質と信頼性を満たすことを保証することに専念しています.
技術支援
私たちのHDI PCBボードに関する質問や懸念を解決するために 24時間 24時間対応しています.私たちは迅速かつ効率的なサポートを提供し,あなたの生産プロセスがスムーズかつ遅延なく実行されることを保証します.
当社の技術サポートサービスには以下が含まれます
- 設計と設計に関する専門家の相談
- トラブルシューティングと問題解決
- 最適な製品性能のための推奨事項
- 設計のレビューとフィードバック
- 独自の要求に応じたカスタマイズソリューション
サービス
私たちの技術サポートに加えて,私たちはまた,私たちの顧客が私たちのHDI PCBボードと可能な限り最高の経験を得ることを保証するために,包括的なサービスを提供します. 私たちのサービスには,含まれます:
- 迅速かつ信頼性の高い配達
- 品質管理と保証
- パーソナライズされた包装とラベル
- 販売後サポートとメンテナンス
- 継続的な製品改善と更新
当社の目標は,卓越した製品だけでなく,卓越したサービスもお客様に提供することです.私たちは常に改善し,あなたの期待を超えることを目指しています.
今日,私たちのHDIPCBボードのための技術的サポートまたはサービスニーズのために私達に連絡してください. 我々はあなたが成功するのを助けるためにここにいます.
