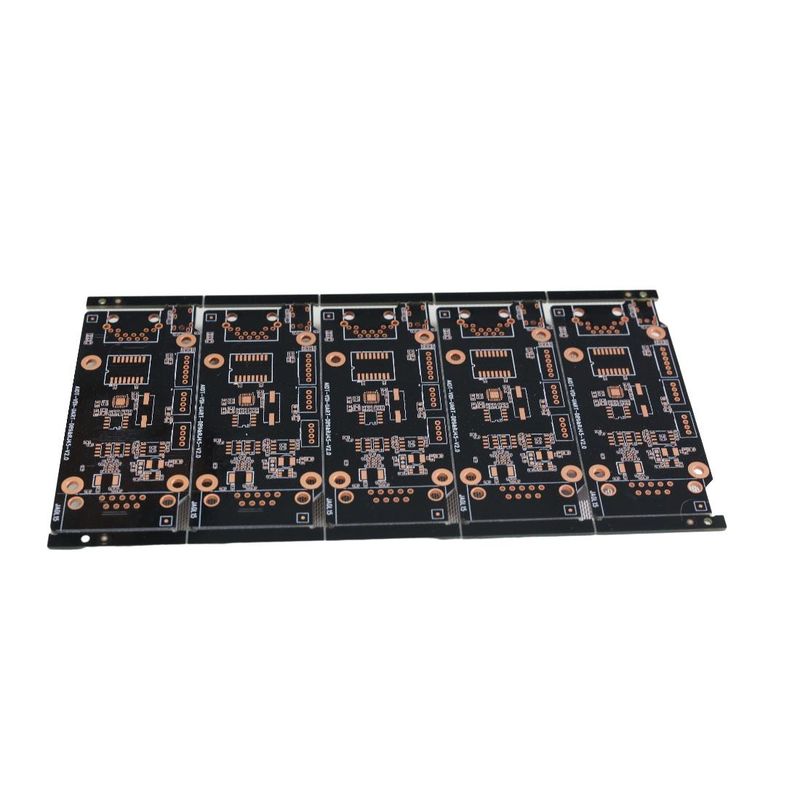

高密度のインターコネクトのための可変多層PCB回路板HDI

プロダクト細部

起源の場所: 中国

ブランド名: Kingtech

証明: GJB9001C, ISO13485, ISO9001, IS045001,IATF16949, UL, ISO14001, AS9100D, QC080000

支払及び船積みの言葉

最小注文数量: 1pcs

価格: By quote

パッケージの詳細: 真空パッキング

受渡し時間: 2-7days

支払条件: 引用によって

供給の能力: 1ヶ月あたりの500000 sqm

最もよい価格を得なさい
今連絡してください
仕様
ハイライト:

パーソナライズできるHDIPCBボード

,

高密度HDIPCBボード

,

パーソナライズ可能な多層PCB回路板

盲孔の側面比:
1:1
マックス。ボードサイズ:
540*620
銅の厚さ:
3/3-8
層の誤った配置:
+/- 006
レーザードリルの穴のサイズ:
0.07mm
インピーダンス制御:
±8%
ミニコア 厚さ:
0.05
ワーページ:
≤0.4%
盲孔の側面比:
1:1
マックス。ボードサイズ:
540*620
銅の厚さ:
3/3-8
層の誤った配置:
+/- 006
レーザードリルの穴のサイズ:
0.07mm
インピーダンス制御:
±8%
ミニコア 厚さ:
0.05
ワーページ:
≤0.4%
記述
高密度のインターコネクトのための可変多層PCB回路板HDI

最小レーザー穴径0.07mm、BGAピッチ0.3mmのカスタマイズ可能なHDI PCBボード

製品説明:

HDIプリント基板 - 高密度相互接続のための究極のソリューション

はじめに

HDI PCBボードとは?

HDI(高密度相互接続)PCBボードは、従来のPCBと比較して、より高密度の電子部品と相互接続を提供するプリント基板の一種です。これらのボードは、複雑で洗練された電子設計に対応するように設計されており、ハイエンドデバイスやアプリケーションでの使用に最適です。

HDI PCBボードを選ぶ理由

HDI PCBボードは、小型化、高い信頼性、信号品質の向上、熱管理の改善など、従来のPCBよりもいくつかの利点があります。また、より高い周波数とより速いデータ転送速度を可能にし、高度な電子デバイスや機器での使用に適しています。

主な特徴

銅の厚さ:1/3~8オンス

当社のHDI PCBボードは、1/3~8オンスの銅の厚さで提供されます。これにより、優れた導電性と放熱性が確保され、高出力アプリケーションに適しています。

基板の厚さ:0.2~3.2mm

当社のHDI PCBボードの基板の厚さのオプションは0.2~3.2mmで、設計の柔軟性を可能にし、さまざまなアプリケーションの要件を満たします。薄くて軽量な基板が必要な場合でも、より堅牢なデバイス用の厚い基板が必要な場合でも、対応できます。

ビアアスペクト比:16:1

当社のHDI PCBボードは、16:1の高いアスペクト比を備えています。これは、ビアの深さがその直径の16倍であることを意味します。これにより、より効率的なルーティングと相互接続が可能になり、信号品質が向上し、電磁干渉が低減されます。

層のずれ:+/- 0.06

高密度設計における正確なアライメントの重要性を理解しています。そのため、当社のHDI PCBボードのずれ許容範囲はわずか+/- 0.06mmであり、すべての層が完全にアライメントされ、信号が正確に送信されることを保証します。

ブラインドホールアスペクト比:1:1

当社のHDI PCBボードのブラインドホールアスペクト比は1:1であり、これはホールの深さがその直径と等しいことを意味します。これにより、基板全体を貫通することなく層間のビアを作成できるため、基板のサイズと重量が削減されます。

アプリケーション

当社のHDI PCBボードは、スマートフォン、タブレット、ラップトップ、医療機器、自動車エレクトロニクスなど、幅広いアプリケーションに適しています。また、5G、モノのインターネット(IoT)、人工知能(AI)などの高度な技術にも使用されています。

品質保証

HDI PCB Boardでは、お客様に最高品質の製品を提供することに尽力しています。高度な製造技術を使用し、厳格な品質管理手順に従い、当社のHDI PCBボードが業界標準を満たし、お客様の期待を超えることを保証します。

結論

HDI PCBボードは、高密度相互接続のための究極のソリューションであり、数多くの利点と高度な機能を提供します。幅広いオプションと厳格な品質管理により、お客様のすべての電子設計ニーズに対応する高品質で信頼性の高いHDI PCBボードを提供することを保証します。当社の製品とサービスの詳細については、今すぐお問い合わせください。



特徴:

  • 製品名:HDI PCBボード
  • 基板の厚さ:0.2~3.2mm
  • 最小コア厚さ:0.05mm
  • 層のずれ:+/- 0.06mm
  • 銅の厚さ:1/3~8オンス
  • 最小レーザー穴径:0.07mm
  • HDI家電製品
  • HDIプリント基板
  • HDI家電製品ボード


技術的パラメータ:

HDI PCBボード技術的パラメータ
インピーダンス制御 ±8%
最小機械穴径 0.1mm
最小レーザー穴径 0.07mm
最小線幅/スペース 0.04mm/0.04mm
ブラインドホールアスペクト比 1:1
銅の厚さ 1/3~8
反り ≤0.4%
基板の厚さ 0.2~3.2mm
層のずれ +/- 0.06
BGAピッチ 0.3mm

キーワード:HDI家電製品、HDIプリント基板、HDI家電製品、HDI PCBボード



アプリケーション:

HDI PCBボード - 高密度相互接続のための究極のソリューション
ブランド名:Kingtech

Kingtechは、中国におけるHDI PCBボードの大手メーカーです。長年の経験と専門知識により、さまざまな業界向けに高品質で信頼性の高い製品を提供しています。

原産地:中国

当社のHDI PCBボードは、最新の技術と高度な機械を使用して、中国で誇りを持って製造されています。すべての製品において、最高品質と精度を保証します。

認証:GJB9001C、ISO13485、ISO9001、IS045001、IATF16949、UL、ISO14001、AS9100D、QC080000

当社のHDI PCBボードは、業界で最も厳格な基準で認証されています。お客様に最高の品質と信頼性を提供することに尽力しています。

最小注文数量:1個

Kingtechでは、ビジネスにおける柔軟性の重要性を理解しています。そのため、HDI PCBボードの最小注文数量はありません。特定のニーズに合わせて、1個からご注文いただけます。

価格:見積もりによる

当社のHDI PCBボードの価格は競争力があり、各お客様の特定の要件に基づいています。見積もりについてはお問い合わせください。お客様のプロジェクトに最適な価格をご提供いたします。

梱包の詳細:真空パック

輸送中の製品の安全性と保護を確保するために、すべてのHDI PCBボードに真空パックを使用しています。これにより、ボードの完全性を維持し、損傷を防ぐこともできます。

納期:2~7日

急速なエレクトロニクス業界におけるタイムリーな納品の重要性を理解しています。そのため、ご注文の複雑さと量に応じて、2~7日以内にHDI PCBボードをお届けできるよう努めています。

支払い条件:見積もりによる

お客様の特定の要件と好みに基づいて、柔軟な支払い条件を提供しています。見積もりについてはお問い合わせください。お客様のビジネスに最適な支払いソリューションをご提供いたします。

供給能力:月間500000平方メートル

Kingtechでは、お客様の需要に対応できる大規模な生産能力を備えています。月間500000平方メートルの供給能力により、大小両方の注文を効率的に処理し、納期どおりに納品できます。

最小コア厚さ:0.05mm

当社のHDI PCBボードは、0.05mmの最小コア厚さを備えており、高密度相互接続を可能にし、ボードの全体的な性能を向上させます。

最小機械穴径:0.1mm

高度な穴あけ技術を使用して、HDI PCBボードで0.1mmの最小機械穴径を実現しています。これにより、部品の配置における精度と正確性が保証されます。

最大基板サイズ:540*620

当社のHDI PCBボードの最大サイズは540*620であり、さまざまなアプリケーションと業界に適しています。お客様の特定のニーズに合わせてサイズをカスタマイズすることもできます。

BGAピッチ:0.3mm

当社のHDI PCBボードのBGAピッチは0.3mmであり、より高いピン密度とより優れた熱放散を可能にします。これにより、当社のボードは高性能で高速なアプリケーションに適しています。

最小レーザー穴径:0.07mm

レーザー穴あけ技術を使用して、HDI PCBボードで0.07mmの最小穴径を実現しています。これにより、微細ピッチ部品が可能になり、ボードの信頼性と機能性が保証されます。

結論

今日のHDI家電製品の世界において、KingtechのHDI PCBボードは、高密度相互接続に最適なソリューションです。当社の高度な技術、厳格な品質管理、柔軟なサービスにより、お客様に最高の製品とサービスを提供することを目指しています。HDI PCBボードのニーズについては、今すぐお問い合わせください。



カスタマイズ:

HDI PCBボードのカスタマイズされたサービス

ブランド名: Kingtech

原産地: 中国

認証: GJB9001C、ISO13485、ISO9001、IS045001、IATF16949、UL、ISO14001、AS9100D、QC080000

最小注文数量: 1個

価格: 見積もりによる

梱包の詳細: 真空パック

納期: 2~7日

支払い条件: 見積もりによる

供給能力: 月間500000平方メートル

基板の厚さ: 0.2~3.2mm

層のずれ: +/- 0.06

最小線幅/スペース: 0.04mm/ 0.04mm

最小コア厚さ: 0.05mm

反り: ≤0.4%



サポートとサービス:

HDI PCBボードの技術サポートとサービス

当社のHDI PCBボードは、お客様の電子機器のニーズに対応する高性能で信頼性の高いソリューションです。最適なパフォーマンスと顧客満足度を確保するために、優れた技術サポートとサービスを提供することの重要性を理解しています。以下は、お客様をサポートし、サービスを提供するさまざまな方法です。

設計およびエンジニアリングサポート

当社の経験豊富なエンジニアと設計者のチームは、最新のソフトウェアとツールを備えており、設計およびエンジニアリングプロセスを支援します。PCBの製造可能性と機能性を確保するために、設計レビューと最適化サービスを提供しています。当社のエンジニアは、開発プロセス全体を通じて技術的なガイダンスとサポートを提供することもできます。

品質管理とテスト

当社のHDI PCBボードの最高レベルの品質を確保するために、厳格な品質管理プロセスを実施しています。当社のボードは、業界標準とお客様の特定の要件を満たしていることを確認するために、電気的および機能的テストを含む複数のテストを受けています。お客様の独自のニーズに合わせて、カスタムテストサービスも提供しています。

迅速な納期

急速なエレクトロニクス業界における厳しい納期を守ることの重要性を理解しています。当社の合理化された製造プロセスにより、品質を損なうことなく迅速な納期を提供できます。緊急のご注文には、迅速なサービスも提供しています。

応答性の高いカスタマーサービス

当社のカスタマーサービスチームは、お客様からのご質問やご懸念事項に対応いたします。お客様のスムーズで満足のいく体験を確実にするために、迅速で役立つ対応を心がけています。

継続的なサポートとメンテナンス

当社は、お客様との長期的な関係を構築し、製品の継続的なサポートとメンテナンスを提供することを信じています。当社の技術サポートチームは、発生する可能性のある問題に対応し、HDI PCBボードの最適なパフォーマンスを確保するためのソリューションを提供します。

当社のHDI PCBボードをお選びいただきありがとうございます。お客様の電子機器のニーズを満たすために、卓越した技術サポートとサービスを提供することに尽力しています。さらにサポートが必要な場合は、お気軽にお問い合わせください。
