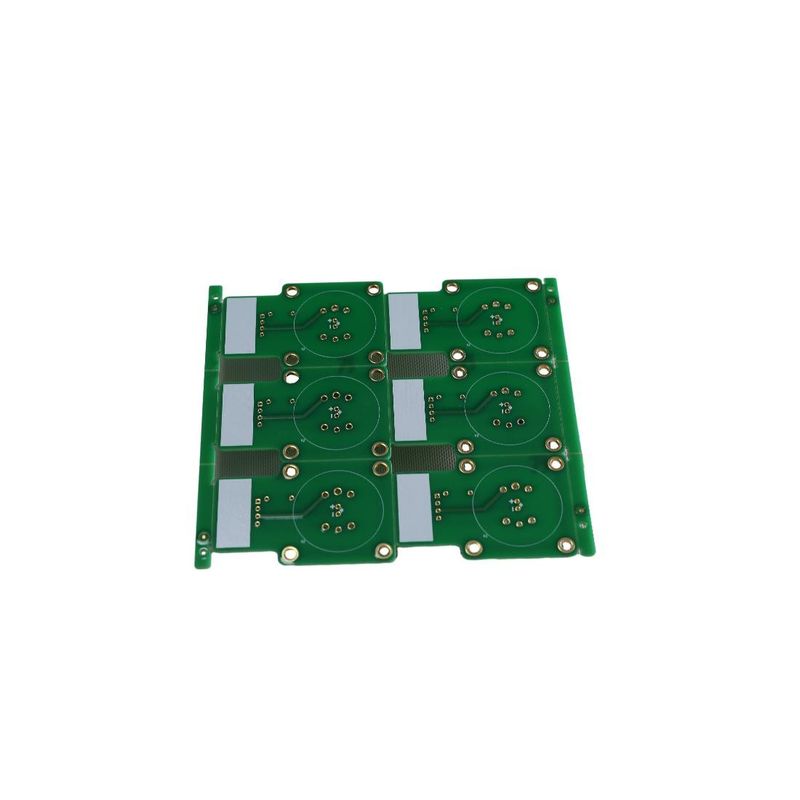

BGA 0.3mm Pcb回路板 消費電子機器にカスタマイズされたHDI

プロダクト細部

起源の場所: 中国

ブランド名: Kingtech

証明: GJB9001C, ISO13485, ISO9001, IS045001,IATF16949, UL, ISO14001, AS9100D, QC080000

支払及び船積みの言葉

最小注文数量: 1pcs

価格: By quote

パッケージの詳細: 真空のパッキング

受渡し時間: 2〜7日

支払条件: 引用によって

供給の能力: 1ヶ月あたりの500000 sqm

最もよい価格を得なさい
今連絡してください
仕様
ハイライト:

0.3mmPCB回路板

,

0.3mmPCBプロトタイプボード

,

パーソナライズされたPCB回路板

ミニコア 厚さ:
0.05
銅の厚さ:
3/3-8
ライン幅/空間:
0.04mm/0.04mm
最大 板の大きさ:
540*620
BGAピッチ:
0.3mm
バイアス・アスペクト比:
16:1
機械式ドリルの穴の大きさ:
0.1MM
レーザードリルの穴のサイズ:
0.07mm
ミニコア 厚さ:
0.05
銅の厚さ:
3/3-8
ライン幅/空間:
0.04mm/0.04mm
最大 板の大きさ:
540*620
BGAピッチ:
0.3mm
バイアス・アスペクト比:
16:1
機械式ドリルの穴の大きさ:
0.1MM
レーザードリルの穴のサイズ:
0.07mm
記述
BGA 0.3mm Pcb回路板 消費電子機器にカスタマイズされたHDI

パーソナライズ可能なHDIPCBボード 最低コア厚さ0.05最大ボードサイズ540*620

製品説明:

HDI PCBボードの製品概要

高密度インターコネクトとしても知られるHDI PCBボードは,消費電子機器の製造に広く使用されている印刷回路板 (PCB) の種類です.彼らは先進技術で知られています高性能の電子機器の幅広い範囲に理想的な選択となります.

高密度インターコネクト技術

HDI PCBボードは高密度インターコネクト技術を使用して設計されており,より小さな領域内でより多くのコンポーネントと接続を統合できます.この結果,よりコンパクトで軽量なボードになりますスマートフォン,タブレット,ラップトップなどの携帯電子機器で使用するのに最適です

誤差調整制御

HDI PCBボードの重要な特徴の1つは,その精度と正確さです.06製造過程ですべての層が完璧に並ぶことを保証します. これにより,より安定し信頼性の高い製品になります.信号の整合性が向上し 障害のリスクが減少する.

機械式ドリルホール

HDIPCB板の最小の機械式ドリルホールのサイズは0.1mmで,従来のPCB板よりもかなり小さい.より小さな部品を配置し,よりコンパクトな設計を可能にしますまた,ボードの全体的な効率性を向上させ,より迅速かつ反応が良くなります.

BGAピッチ

HDI PCBボードのBGA (Ball Grid Array) ピッチは0.3mmで,ボード上の溶接球の中心間の距離を指します.この小さなピッチは,接続のより高い密度を可能にします効率的なスペース利用と性能向上につながります

板の大きさ

HDI PCBボードの最大ボードサイズは 540*620 で,幅広い用途に適しています.このサイズは複数のコンポーネントと接続を統合することができます.ボードの全体的な設計と機能に 妥協することなく.

レーザードリルホール

機械的なドリルホールに加えて,HDI PCBボードはまた,最小サイズ0.07mmのレーザードリルホールを使用します.これらの穴は,高度なレーザー技術を使用して作成されます.さらに小さく,より正確に穴を掘る事ができます信号伝達と全体的な性能が向上したよりコンパクトで効率的な設計がもたらされる.

HDIPCBボードは高密度,精度,信頼性の組み合わせを提供し,先進的な消費者電子機器の生産に不可欠な部品となっています.先進的な技術と厳格な品質管理により電子機器産業の需要を満たし,革新と進歩を推進し続けています.



特徴:



  • 製品名:HDI PCBボード
  • BGAピッチ: 0.3mm
  • ミニコア・コア厚さ: 005
  • 最大ボードサイズ: 540*620
  • バイアス・アスペクト比: 16:1
  • ミニ 機械式ドリル 穴の大きさ:0.1mm
  • HDI 消費者電子機器
  • HDI プリント回路板
  • HDI 消費者電子機器
  • HDI PCB



技術パラメータ:



HDI印刷回路板 技術パラメータ
HDI PCBボード
バイアス・アスペクト比 16:1
銅の厚さ 1/3-8オンス
盲孔の側面比 1:1
BGAピッチ 0.3mm
阻力制御 ±8%
レーザードリルの穴のサイズ 0.07mm
機械式ドリルの穴の大きさ 0.1mm
ライン幅/スペース 0.04mm/0.04mm
ミニコア 厚さ 0.05mm
板の厚さ 0.2-3.2mm



応用:



HDI PCBボード - キングテック
製品説明

キングテックのHDI PCBボードは,中国で設計・製造された高密度相互接続型印刷回路板である.航空宇宙を含む様々な産業で広く使用されています.医療機器自動車産業や電信業界で 先進技術と優れた品質を誇っています

認証

キングテックのHDIPCBボードは,以下の国際基準で認定されています.

  • GJB9001C
  • ISO13485
  • ISO9001
  • IS045001
  • IATF16949
  • UL
  • ISO14001
  • AS9100D
  • QC080000
製品仕様
  • ブランド名:キングテック
  • 原産地:中国
  • 認証:GJB9001C,ISO13485,ISO9001,IS045001,IATF16949,UL,ISO14001,AS9100D,QC080000
  • 最低注文数: 1pcs
  • 価格: 料金表
  • 梱包:真空包装
  • 配達時間: 2- 7 日
  • 支払条件: 料金表
  • 供給能力:月500000平方メートル
  • 曲線: ≤0.4%
  • ミニコア・コア厚さ: 005
  • ライン幅/スペース: 0.04mm/0.04mm
  • バイアス・アスペクト比: 16:1
  • 層の誤差: +/- 006
応用と用途

キングテックのHDIPCBボードは,以下を含む様々なアプリケーションと用途に適しています.

  • 航空宇宙: 衛星,宇宙船,航空電子システム,通信機器で使用される.
  • 医療機器: 診断機器,モニタリング機器,移植可能な医療機器に使用される.
  • 自動車: エンジン制御ユニット,安全システム,インフォテインメントシステムで使用される.
  • 電気通信:携帯電話,基地局,ネットワーク機器で使用される.

キングテックの高品質で先進的な機能により 幅広い業界で 信頼性と効率性が高く電子機器のスムーズかつ正確な動作を確保する.

注文する

HDI PCB ボードの注文は,要約のために私たちと連絡してください. 私たちは2〜7日以内に迅速な配達を提供し,あなたのニーズを満たすために毎月500000平方メートルの供給能力を有します.私たちの製品は安全で安全な輸送のために真空包装されていますキングテックの最高級のHDI PCBボードを今日体験してください!

連絡 ください



カスタマイズ:



HDI PCBボードのカスタマイズサービス - Kingtech

ブランド名:キングテック

産地:中国

認証:GJB9001C,ISO13485,ISO9001,IS045001,IATF16949,UL,ISO14001,AS9100D,QC080000

最低注文量:1pcs

価格:引用によって

パッケージの詳細:バキュームパック

配達時間:2〜7日

支払い条件:引用によって

供給能力:月500000平方メートル

銅の厚さ:3/3-8

BGAピッチ:0.3mm

ライン幅/スペース:0.04mm/0.04mm

板の厚さ:0.2-3.2mm

視界面比:16:1

主要な特徴:
  • HDI 消費者電子機器
  • HDI 消費者電子機器
  • HDI 消費者電子機器



サポートとサービス



HDI PCBボード
技術サポートとサービス

HDI PCB Boardでは 顧客に最高の品質の製品とサービスを提供することに コミットしています私たちは,技術サポートとサービスの重要性を理解し,あなたのプロジェクトの成功を保証します専門家のチームを用意しています ステップごとにご支援ください

専門家の相談

私たちのエンジニアとデザイナーチームは,HDI PCBボード設計と製造の分野で広範な知識と経験を持っています.専門家の助言を提供し,あなたの特定のニーズに最適な解決策を見つけるのに役立ちます.

カスタムデザインサービス

パーソナライズされた設計サービスをご提供します 特定の仕様を満たすPCBボードを 作成するのに役立ちます最高レベルの性能と信頼性を確保する.

迅速なプロトタイプ

最先端の設備と 先進的な製造プロセスにより 迅速なプロトタイプ作成サービスを提供できますテストと評価のために PCBボードのプロトタイプを迅速に生産することができます.時間を節約しコストを削減できます

品質管理

製造するすべてのHDI PCBボードが 最高の品質と信頼性の基準を満たしていることを保証するために 厳格な品質管理措置を講じています製造プロセスの各段階において徹底的な検査とテストを行います 最終製品がお客様の期待に応えるようにします.

技術支援

HDIPCBボードに技術的な問題が起きた場合 サポートチームは対応します私たちは迅速かつ効率的なサポートを提供することに専念し, プロジェクトが正しい方向に進むことを保証します..

顧客 の 満足度

HDI PCB Boardでは お客様の満足を第一に考え 品質の良い製品と卓越したサービスで お客様の期待を 超えることを目指しています私たちの目標は,私たちの顧客と長期間の関係を構築し,すべてのHDI PCBボードのニーズのためにあなたの信頼できるパートナーです.

HDI PCB Board を選んだことに感謝します. 私たちはあなたと協力し,業界最高の技術サポートとサービスを提供することを楽しみにしています.
