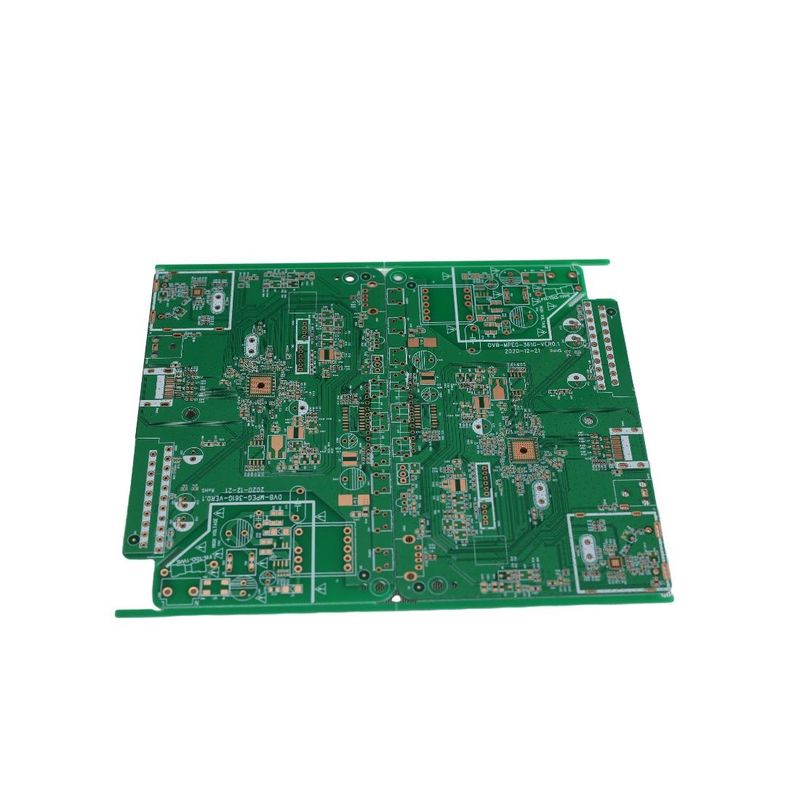

UL HDI PCB板 エレクトロニクス HDI回路板 0.2-3.2mm 厚さ

高標準のHDI消費電子機器 0.2-3.2mm板厚さ/- 0.06 誤差

製品説明:

HDI PCBボードは,高度な電子機器とアプリケーションのために設計された高密度の相互接続印刷回路ボードです. その高度な技術と高品質の材料により,様々な電子機器に優れた性能と信頼性を提供します下記は,HDI PCB 板の主要な属性です.

• HDI プリント回路板:HDIPCBボードは,より高密度,より細い線とスペースを達成するために先進技術を使用する印刷回路ボードの一種です.より小さなボードにより多くのコンポーネントを配置することができますコンパクトで複雑な電子機器に最適です
• 曲線: ≤0.4%HDIPCBボードは,低歪曲率 ≤0.4%で,製造プロセスおよび使用中に平坦で安定していることを保証します.これは,部品の損傷を防止し,ボードの全体的な信頼性とパフォーマンスを保証します.
• 阻力制御: ±8%HDI PCB ボードは, ± 8% の許容値で正確なインピーダンスの制御を備えています.これは信号の正確な送信を可能にし,歪みや干渉を防ぐことができます.電子機器の不規則な動作を保証する.
• 最大ボードサイズ: 540*620HDI PCBボードは最大540*620のボードサイズがあり,スマートフォン,タブレット,医療機器を含む幅広い電子機器に適しています.このボードにより多くのコンポーネントを配置することができます機能と能力を向上させる.
• 板の厚さ: 0.2-3.2mmHDIPCBボードには0.2mmから3.2mmまでの幅広いボード厚さオプションがあります.これは設計の柔軟性を許し,ボードが異なる電子機器の特定の要件を満たすことができます.
• レーザードリル 穴のサイズ: 0.07mm:HDI PCBボードは,レーザードリルホールの最小サイズは0.07mmで,部品の正確な配置を可能にし,より細い線とスペースを可能にします.この結果,より高密度でよりコンパクトなボードデザイン高度な電子機器に適しています

HDI PCBボードは,高性能,信頼性,柔軟性により,電信,自動車,航空宇宙,医療を含むさまざまな業界で広く使用されています.先進的な技術と優れた属性により,最先端の電子機器とアプリケーションのための理想的な選択です次のプロジェクトのために HDI PCB ボードを選択し,その卓越した品質とパフォーマンスを体験してください.

特徴:

• HDI PCBボード
• HDI プリント回路板
• HDI PCB板の特徴
• 盲目の穴の側面比: 1:1
• 最低コア厚さ: 005
• 最小レーザードリルホールサイズ: 0.07mm
• 阻力制御: ±8%
• 最小ライン幅:0.04mm
• 最小スペース: 0.04mm

技術パラメータ:

応用:

HDI PCBボードは,High Density Interconnect Printed Circuit Boardとしても知られており,中国Kingtechが製造する高度な高度なコンパクトな電子部品です.様々な認証と高品質の機能により世界各地の多くの産業や企業にとって人気の選択肢となっています.

• ブランド名:キングテック
• 産地:中国
• 認証:GJB9001C,ISO13485,ISO9001,IS045001,IATF16949,UL,ISO14001,AS9100D,QC080000
• 最低注文量:1pcs
• 価格:引用によって
• パッケージの詳細:バキュームパック
• 配達時間:2〜7日
• 支払い条件:引用によって
• 供給能力:月500000平方メートル
• ウォーページ:≤0.4%
• BGAピッチ:0.3mm
• レーザードリルホールサイズ:0.07mm
• 層の誤った配置:+/- 006
• 盲孔の側面比:1:1

HDI PCBボードは,以下を含む様々な産業で幅広い用途があります.

HDI PCBボードのコンパクトサイズと高密度は,スマートフォン,タブレット,ルーターなどの通信機器にとって理想的な選択となっています.その 先進 的 な 技術 と 精密 な 製造 に よっ て,効率 的 で 信頼 できる コミュニケーション が 確保 さ れ ます.

医療業界では 精度と信頼性が極めて重要ですMRI 機器のような医療機器の完璧な部品になります超音波装置や 患者のモニター

自動車産業は,コンパクトなサイズと先進技術のためにHDI PCBボードにも依存しています.ナビゲーションシステム,娯楽システムセキュリティー機能

HDI PCBボードの高密度,小サイズ,耐久性により,航空宇宙および防衛アプリケーションの好ましい選択になります. 飛行制御システム,通信システム,他の重要な電子部品.

ラップトップやゲームコンソールからスマートホームデバイスやウェアラブルまで,HDI PCBボードは消費者電子機器業界で広く使用されています.小さめのデバイスでは,より多くの機能と機能が可能です.

制御システム,ロボット,自動化システムなどの工業機器は高精度と信頼性が求められますHDI PCBボードの先進技術と精密な製造は,そのようなアプリケーションのための適切な部品になります.

HDI PCBボードの汎用性,コンパクトサイズ,先進技術により,様々な業界で非常に人気のある製品となっています. 認証と高品質の機能により,Kingtech の HDI PCB ボードは,信頼性と効率性の高い電子部品を探している企業にとって最高の選択です.

カスタマイズ:

ブランド名:キングテック

原産地:中国

認証:GJB9001C,ISO13485,ISO9001,IS045001,IATF16949,UL,ISO14001,AS9100D,QC080000

最低注文数: 1pcs

価格: 料金表

梱包:真空包装

配達時間: 2- 7 日

支払条件: 料金表

供給能力:月500000平方メートル

盲目の穴の側面比: 1:1

BGAピッチ: 0.3mm

ミニコア・コア厚さ: 005

レーザードリル 穴の大きさ: 0.07mm

ライン幅/スペース: 0.04mm/0.04mm
