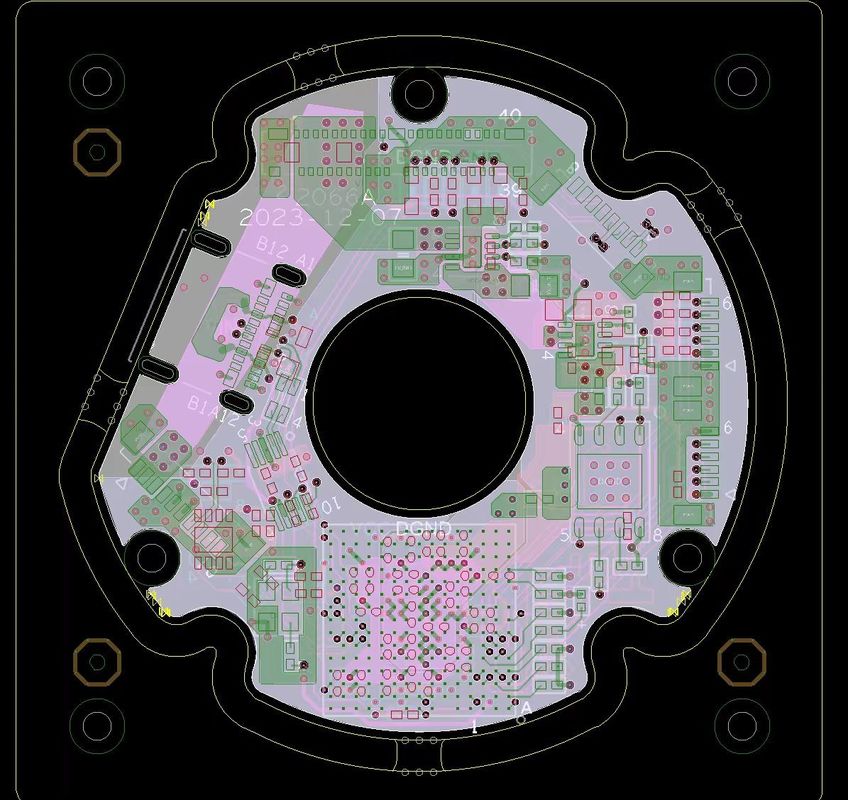

製造用0.15mmバックドリルを持つ多層PCBボード

製品説明:

内部層の最小PADは0.14mmで,当社の多層PCBボードは,ネットワークサーバーの多層ニーズに最大限のパフォーマンスと効率を提供するように設計されています.レイヤの誤差は0です..1mm,設計の最高レベルの精度と精度を保証します.

私たちの多層PCBボードの側面比は20です.1複雑な電子設計のための柔軟で汎用的なソリューションを提供します.マルチレイヤー回路板の設計で,精度と精度の最高水準を達成することができます.

性能と効率の最適化が保証されます. 私たちのFR4多層PCBで,ネットワークサーバー・マルチレイヤーのニーズが 最高レベルの品質と信頼性で満たされると確信できます.

特徴:

• 製品名 FR4多層PCB
• アスペクト比: 201
• 表面処理:
  • HASL
  • ENIG
  • 浸水銀
  • OSP
  • 潜水TIN
  • ENIG+OSP
  • HASL+ゴールドフィンガー
  • 電子塗装金
  • 電気塗装銀
• 阻力制御: ± 5%
• 最低コア厚さ0.03mm
• 層: 2-48L

応用:

キングテック多層PCBボードは,中国で設計・製造された高品質のFR4多層PCB製品である.この製品は,優れた阻力制御 ± 5% Min を備えています.0 の線幅/スペース.05/0.05mm,およびバックドリルは0.15mm.製品の最大ボード厚さは6.0mmであり,最大ボードサイズは1000*600mmです.

マルチレイヤーPCBボードは,ネットワークサーバーマルチレイヤー,10レイヤPCB,その他の電子機器などのさまざまなアプリケーションの機会とシナリオに適しています.この製品は,電信業界で広く使用されています自動車,医療,軍事,航空宇宙産業

ネットワークサーバー・マルチレイヤーは,キングテック・マルチレイヤーPCBボードの主要なアプリケーションの1つです. 製品は高速データ転送を提供するように設計されています.電気磁気干渉を減らす多層PCBボードは,複雑な回路設計を処理することができ,より大きなルーティング柔軟性を提供します.サーバーシステムの全体的なサイズを減らす.

Kingtech マルチレイヤ PCBボードは,10層 PCB アプリケーションにも優れた選択です. 製品は高密度のインターコネクトを提供するために設計されています.信号の整合性を向上させる多層PCBボードは高周波信号を処理し,より優れた電源分布を提供し,全体のシステムコストを削減することができます.

要約すると,キングテック多層PCBボードは,ネットワークサーバー多層,10層PCB,その他の電子機器などのさまざまなアプリケーションの機会とシナリオに最適な選択です.この製品は高品質な性能を保証するように設計されています信頼性と安定性

カスタマイズ:

キングテックは,中国産のFR4多層PCBと10層PCBの製品カスタマイゼーションサービスを提供しています.当社の最大ボードサイズは1000*600mmで,最小バイアスホールサイズは0.15mmと最小です.0 の線幅/スペース0.05/0.05mm 阻力制御は ±5%で 最低コア厚さは 0.03mmです

サポートとサービス

私たちの多層PCBボード製品は,スムーズな機能と最適なパフォーマンスを確保するための包括的な技術サポートとサービスが付属しています. 製品使用中に発生する技術的な問題,トラブルシューティング,デバッグ,最適化などで サポートできます デザイン・レイアウト・レビュー,製造,組み立て,テストなど 様々なサービスを提供します お客様が最高品質の製品とサポートを受けられるようにするためです 私たちは最先端の機器を使用し 厳格な品質管理基準を遵守し 信頼性と耐久性のある多層PCBボードを 提供しています テクニカルサポートとサービスに関する詳細については,当社に連絡してください.

梱包と輸送:

商品のパッケージ:

• 多層PCBボードは,輸送中にボードにダメージを与えるのを防ぐために,反静的袋に梱包されます.
• 耐静電袋は 輸送の厳しい状況に 耐えられるほど 頑丈な紙箱に入れます
• 紙箱には製品名,量,その他の関連情報が記載されます.

輸送:

• 多層PCBボードは 追跡情報を提供する信頼できる宅配サービスで送られます
• パッケージは,輸送中に発生する潜在的な損害をカバーするために保険に入ります.
• 運送時間は目的地によって異なりますが,通常は約3~5営業日かかります.
• 顧客は追跡番号と 荷物の状況に関する最新情報を 受け取ります
