プロダクト細部
Place of Origin: China
ブランド名: Kingtech
証明: GJB9001C, ISO13485, ISO9001, IS045001,IATF16949, UL, ISO14001, AS9100D, QC080000
支払及び船積みの言葉
Minimum Order Quantity: 1pcs
価格: By quote
Packaging Details: Vacuum packing
Delivery Time: 2-7days
Payment Terms: By quote
Supply Ability: 500000 SQM per month
Misalignment Of Layers: |
+/- 0.06 |
Copper Thickness: |
1/3-8 |
BGA Pitch: |
0.3mm |
Mainly used in: |
HDI Consumer Electronics, HDI Printed Circuit Boards |
Min. Laser Drill Hole size: |
0.07mm |
Misalignment Of Layers: |
+/- 0.06 |
Copper Thickness: |
1/3-8 |
BGA Pitch: |
0.3mm |
Mainly used in: |
HDI Consumer Electronics, HDI Printed Circuit Boards |
Min. Laser Drill Hole size: |
0.07mm |
属性 | 値 |
---|---|
層のずれ | +/- 0.06 |
銅の厚さ | 1/3-8 |
BGAピッチ | 0.3mm |
主な用途 | HDI家電製品、HDIプリント基板 |
最小レーザードリル穴サイズ | 0.07mm |

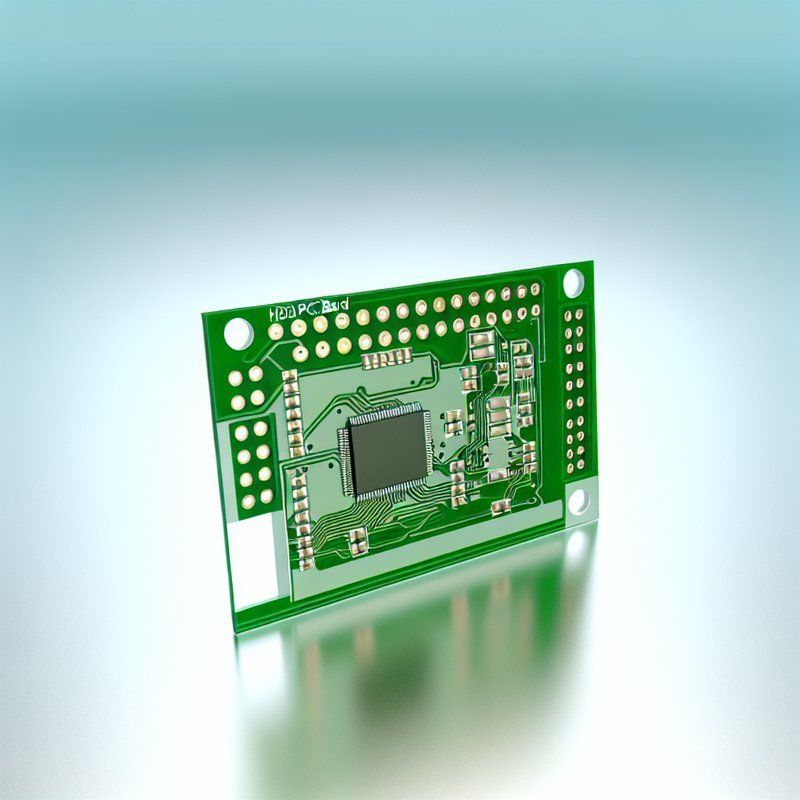

HDI PCBボードは、高密度相互接続用途向けに設計された高度な8層PCBボードです。これらのHDIプリント基板は、スペースが限られており、性能が重要なコンピューター回路基板など、さまざまな電子デバイスでの使用に最適です。
最小機械ドリル穴サイズが0.1mmのこのHDI PCBボードは、コンポーネント配置用の穴あけにおいて卓越した精度と正確さを提供します。ボードの厚さは0.2mmから3.2mmで、設計とアプリケーションの要件に柔軟に対応します。
層のずれは+/- 0.06の許容範囲に抑えられており、PCBのさまざまな層が完全に整列し、最適なパフォーマンスを確保します。さらに、0.3mmのBGAピッチにより、高密度コンポーネント実装が可能になり、このHDI PCBボードは複雑な電子設計に適しています。
パッケージングに関しては、HDI PCBボードは環境要素から保護し、安全な輸送と保管を確実にするために、真空包装で慎重に梱包されています。
パラメータ | 値 |
---|---|
最小レーザードリル穴サイズ | 0.07mm |
主な用途 | HDI家電製品、HDIプリント基板 |
納期 | 2~7日 |
認証 | GJB9001C、ISO13485、ISO9001、IS045001、IATF16949、UL、ISO14001、AS9100D、QC080000 |
ビアアスペクト比 | 16:1 |
銅の厚さ | 1/3-8 |
パッケージの詳細 | 真空包装 |
BGAピッチ | 0.3mm |
最小線幅/スペース | 0.04mm/0.04mm |
最大ボードサイズ | 540*620 |
中国発のKingtech HDI PCBボードは、電子業界の幅広い用途に対応する、非常に汎用性が高く信頼性の高い製品です。GJB9001C、ISO13485、ISO9001、IS045001、IATF16949、UL、ISO14001、AS9100D、QC080000などの認証を取得しており、これらのPCBボードは最高の品質と性能を保証します。
Kingtech HDI PCBボードの最小注文数量はわずか1個であり、さまざまなプロジェクトやプロトタイプに利用できます。価格は見積もりによって決定され、特定の要件に基づいて柔軟に対応します。各ボードは、安全な配送を保証するために、真空包装を使用して細心の注意を払って梱包されています。
2~7日の短納期と、見積もりに基づく柔軟な支払い条件により、お客様は効率的で便利なサービスをKingtechに頼ることができます。月間500,000平方メートルの供給能力により、これらの高品質PCBボードの安定した供給が保証されます。
0.2mmから3.2mmのボード厚さと0.05mmの最小コア厚さを特徴とするKingtech HDI PCBボードは、さまざまな用途、特にHDI家電製品およびHDIプリント基板に適しています。55インチスマートボード、電子PCB設計、または85インチスマートボードであっても、これらのボードは、最新の電子デバイスに必要な信頼性と性能を提供します。
製品の梱包:
HDI PCBボードは、静電気による損傷を防ぐために、帯電防止バッグに慎重に梱包されています。その後、安全な輸送を確保するために、十分なパッドが入った頑丈な段ボール箱に入れられます。
発送:
HDI PCBボードは、タイムリーで安全な配送を確実にするために、信頼できる運送業者を使用して発送します。各パッケージには、必要な発送情報が記載されており、輸送中の損傷を防ぐために注意して取り扱われます。
